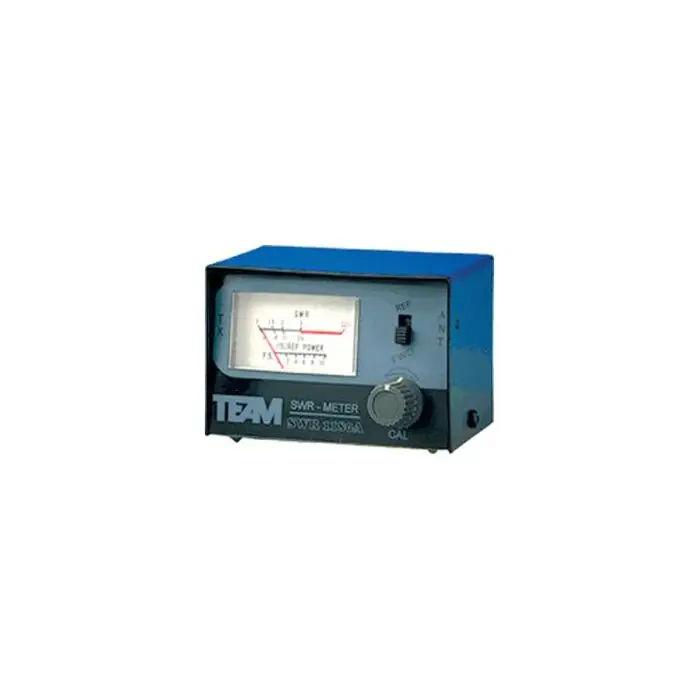

SWR 1180A meter

Billigt men godt måleinstrument til at stille din antenne i standbølge.

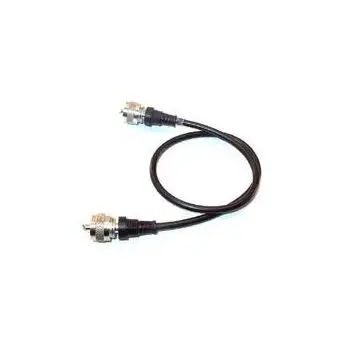

Husk evt. mellem kabel.

SWR : 1 : 1 - 1 : 3
Frequency : 1,7 - 30 MHz
Size : W 85 x D 55 x H 56 mm


Sådan benyttes et SWR-meter:
1: Tilslut antennen og mellem ledningen til stationen.
2: Stil øverste omskifteren på 10 Watt til måling af Walkie Talkie sender ( Watt )
(Hvis instrument ikke har wattmåler, springer over dette trin)
3: Stil nederste omskifter på FWD
4: Tast stationen, og drej på knappen til fuldt viserudslag på det højre instrument
5: Stil den nederste omskifter på REF og aflæs SWR forholdet direkte på den højre skala.
( Visen skal nu gå så langt til venstre som muligt ) og helst ikke op i det røde felt
4: Et SWR forhold på 1,0 - 1,5 er rimeligt godt.
